本文介绍如何在g7t、c7t或r7t实例(下文简称为vSGX实例)中构建SGX加密计算环境,并演示如何运行示例代码以验证SGX功能。

前提条件

已创建使用Alibaba Cloud Linux 2.1903 64位UEFI版镜像的vSGX实例,并登录vSGX实例。

背景信息

Intel? SGX以硬件安全保障信息安全,不依赖固件和软件的安全状态,为用户提供物理级的加密计算环境。Intel? SGX通过新的指令集扩展与访问控制机制实现SGX程序的隔离运行,保障关键代码和数据的机密性与完整性不受恶意软件的破坏。不同于其他安全技术,Intel? SGX的可信根仅包括硬件,避免了基于软件的可信根可能自身存在安全漏洞的缺陷,极大地提升了系统安全保障。

阿里云安全增强型实例规格族g7t、c7t、r7t基于Intel? SGX技术提供加密内存,并支持虚拟机形态的SGX技术,您可以在vSGX实例中开发并运行SGX程序。

构建SGX加密计算环境

为开发SGX程序,您需要在vSGX实例上安装运行时(runtime)、SDK并配置远程证明服务。建议您使用Alibaba Cloud Linux 2.1903 64位UEFI版镜像获得更好的使用体验。Alibaba Cloud Linux 2.1903 64位UEFI版镜像已搭载SGX驱动,并提供完全兼容Intel? SGX SDK的阿里云TEE SDK。

  1. 安装阿里云SGX运行时。
    说明 如果您通过ECS管理控制台创建vSGX实例,会自动安装阿里云SGX运行时。您可以跳过本步骤,直接开始安装阿里云TEE SDK。
    1. 安装protobuf。
      yum install -y protobuf
    2. 下载阿里云SGX运行时安装文件。
      • 公网下载地址格式:https://enclave-[Region-ID].oss-[Region-ID].aliyuncs.com/download/linux/x86_64/sgx_runtime/sgx_linux_x64_runtime_2.13.100.4.bin
      • VPC内网下载地址格式:https://enclave-[Region-ID].oss-[Region-ID]-internal.aliyuncs.com/download/linux/x86_64/sgx_runtime/sgx_linux_x64_runtime_2.13.100.4.bin
      请将上述地址中的[Region-ID]替换为vSGX实例所在地域的ID。例如,华北2(北京)地域中的VPC内网下载示例:
      wget https://enclave-cn-beijing.oss-cn-beijing-internal.aliyuncs.com/download/linux/x86_64/sgx_runtime/sgx_linux_x64_runtime_2.13.100.4.bin
    3. 安装阿里云SGX运行时。
      sh sgx_linux_x64_runtime_2.13.100.4.bin
      说明 SGX AESM(Architectural Enclave Service Manager)负责管理启动Enclave、密钥配置、远程认证等服务,默认安装路径为/opt/intel/sgx-aesm-service
  2. 安装阿里云TEE SDK。
    阿里云TEE SDK完全兼容Intel? SGX SDK,安装阿里云TEE SDK后,您可以参见Intel? SGX Developer Reference开发SGX程序。
    • 公网下载地址格式:https://enclave-[Region-ID].oss-[Region-ID].aliyuncs.com/sdk/installer/teesdk-0.1.0-1.1.al7.x86_64.rpm
    • VPC内网下载地址格式:https://enclave-[Region-ID].oss-[Region-ID]-internal.aliyuncs.com/sdk/installer/teesdk-0.1.0-1.1.al7.x86_64.rpm
    请将上述地址中的[Region-ID]替换为vSGX实例所在地域的ID。例如,华北2(北京)地域中的VPC内网安装示例:
    yum install -y https://enclave-cn-beijing.oss-cn-beijing-internal.aliyuncs.com/sdk/installer/teesdk-0.1.0-1.1.al7.x86_64.rpm
    说明 阿里云TEE SDK中包含的Intel? SGX SDK的默认安装目录为/opt/alibaba/teesdk/intel/sgxsdk/
  3. 配置阿里云SGX远程证明服务。
    阿里云SGX远程证明服务完全兼容Intel? SGX ECDSA远程证明服务和Intel? SGX SDK,因此阿里云vSGX实例能够通过远程证明来获得远程提供商或生产者的信任。阿里云SGX远程证明服务为SGX SDK提供下列信息:
    • SGX certificates:SGX证书。
    • Revocation lists:已被撤销的SGX证书列表。
    • Trusted computing base information:可信根信息。
    阿里云SGX远程证明服务采用区域化部署,您可以访问vSGX实例所在地域的阿里云SGX远程证明服务来获得最佳的稳定性。安装阿里云TEE SDK后会自动生成远程证明服务的默认配置文件/etc/sgx_default_qcnl.conf,您需要手动修改该文件以适配vSGX实例所在地域的阿里云SGX远程证明服务。
    说明 目前仅中国内地地域支持阿里云SGX远程证明服务,详细信息,请参见地域和可用区
    • 如果vSGX实例已分配公网IP,/etc/sgx_default_qcnl.conf的内容修改如下:
      # PCCS server address
      PCCS_URL=https://sgx-dcap-server.[Region-ID].aliyuncs.com/sgx/certification/v3/
      # To accept insecure HTTPS cert, set this option to FALSE
      USE_SECURE_CERT=TRUE
      请将上述内容中的[Region-ID]替换为vSGX实例所在地域的ID。例如华北2(北京)地域的修改示例如下:
      # PCCS server address
      PCCS_URL=https://sgx-dcap-server.cn-beijing.aliyuncs.com/sgx/certification/v3/
      # To accept insecure HTTPS cert, set this option to FALSE
      USE_SECURE_CERT=TRUE
    • 如果vSGX实例只有VPC内网IP,/etc/sgx_default_qcnl.conf的内容修改如下:
      # PCCS server address
      PCCS_URL=https://sgx-dcap-server-vpc.[Region-ID].aliyuncs.com/sgx/certification/v3/
      # To accept insecure HTTPS cert, set this option to FALSE
      USE_SECURE_CERT=TRUE
      请将上述内容中的[Region-ID]替换为vSGX实例所在地域的ID。例如华北2(北京)地域的修改示例如下:
      # PCCS server address
      PCCS_URL=https://sgx-dcap-server-vpc.cn-beijing.aliyuncs.com/sgx/certification/v3/
      # To accept insecure HTTPS cert, set this option to FALSE
      USE_SECURE_CERT=TRUE

验证SGX功能示例一:启动Enclave

阿里云TEE SDK中提供了SGX示例代码用于验证SGX功能,默认位于/opt/alibaba/teesdk/intel/sgxsdk/SampleCode目录下。

本节演示其中的启动Enclave示例(SampleEnclave),效果为启动一个Enclave,以验证是否可以正常使用安装的SGX SDK。

  1. 安装devtoolset。
    1. 打开阿里云exp源。
      rpmkeys --import http://mirrors.cloud.aliyuncs.com/epel/RPM-GPG-KEY-EPEL-7
      yum install -y alinux-release-experimentals
    2. 安装devtoolset。
      yum install -y devtoolset-9
    3. 设置devtoolset相关的环境变量。
      source /opt/rh/devtoolset-9/enable
  2. 设置SGX SDK相关的环境变量。
    source /opt/alibaba/teesdk/intel/sgxsdk/environment
  3. 编译示例代码SampleEnclave。
    1. 进入SampleEnclave目录。
      cd /opt/alibaba/teesdk/intel/sgxsdk/SampleCode/SampleEnclave

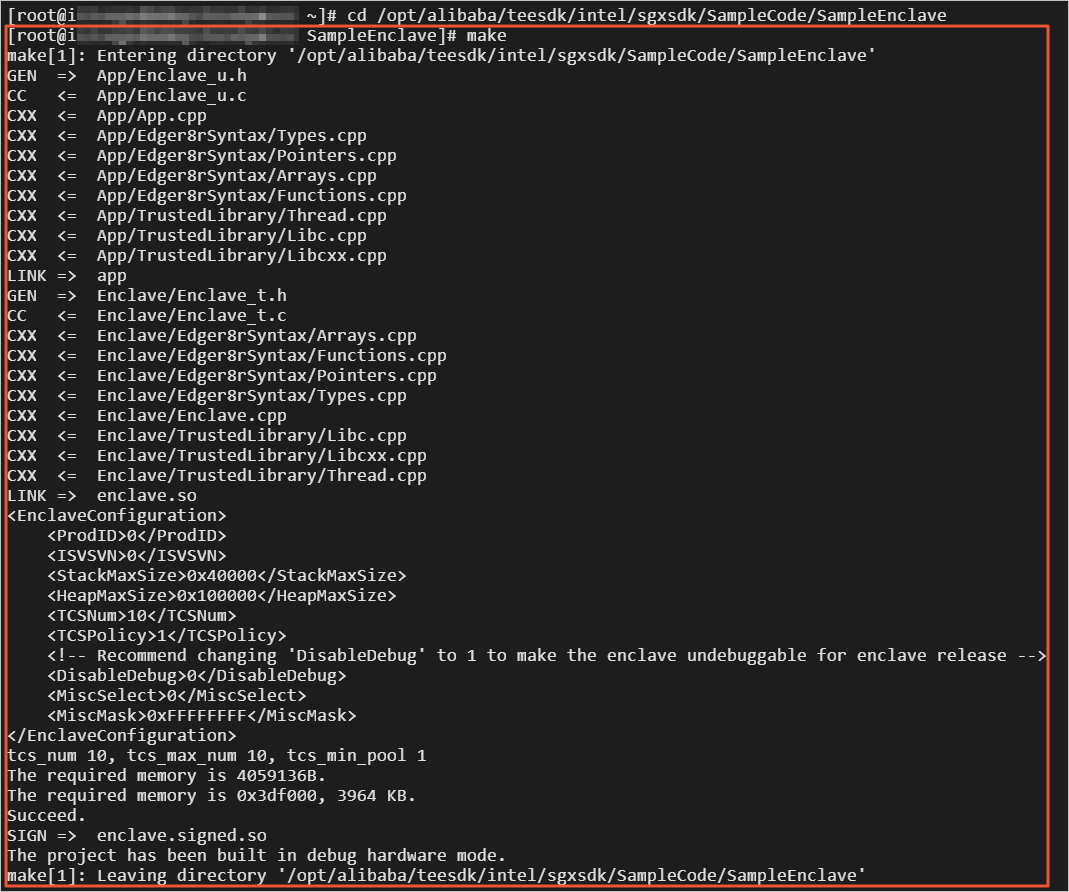

    2. 编译SampleEnclave。
      make
      make-enclave

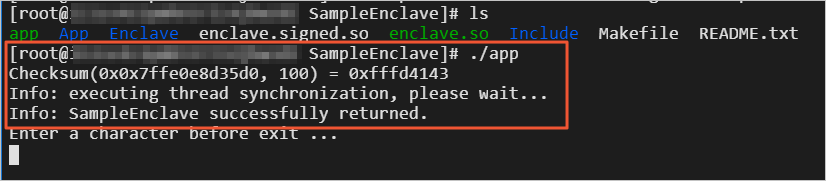

  4. 运行编译出的可执行文件。
    ./app
    run-enclave

验证SGX功能示例二:SGX远程证明示例

阿里云TEE SDK中提供了SGX示例代码用于验证SGX功能,默认位于/opt/alibaba/teesdk/intel/sgxsdk/SampleCode目录下。

本节演示其中的SGX远程证明示例(QuoteGenerationSample、QuoteVerificationSample),效果为生成和验证Quote。该示例涉及被挑战方(在vSGX实例中运行的SGX程序)和挑战方(希望验证SGX程序是否可信的一方),其中QuoteGenerationSample为被挑战方生成Quote的示例代码,QuoteVerificationSample为挑战方验证Quote的示例代码。

  1. 安装devtoolset。
    1. 打开阿里云exp源。
      rpmkeys --import http://mirrors.cloud.aliyuncs.com/epel/RPM-GPG-KEY-EPEL-7
      yum install -y alinux-release-experimentals
    2. 安装devtoolset。
      yum install -y devtoolset-9
    3. 设置devtoolset相关的环境变量。
      source /opt/rh/devtoolset-9/enable
  2. 设置SGX SDK相关的环境变量。
    source /opt/alibaba/teesdk/intel/sgxsdk/environment
  3. 编译被挑战方示例代码QuoteGenerationSample。
    1. 进入QuoteGenerationSample目录。
      cd /opt/alibaba/teesdk/intel/sgxsdk/SampleCode/QuoteGenerationSample
    2. 编译QuoteGenerationSample。
      make
      make-quote-generation
  4. 运行编译出的可执行文件生成Quote。
    ./app
    run-quote-generation
  5. 编译挑战方示例代码QuoteVerificationSample。
    1. 进入QuoteVerificationSample目录。
      cd /opt/alibaba/teesdk/intel/sgxsdk/SampleCode/QuoteVerificationSample
    2. 编译QuoteVerificationSample。
      make
      make-quote-verification
  6. 对QuoteVerificationSample Enclave进行签名。
    发布对外的正式版Enclave时,您需要提供签名密钥进行签名操作。
    sgx_sign sign -key Enclave/Enclave_private_sample.pem -enclave enclave.so -out enclave.signed.so -config Enclave/Enclave.config.xml
    sign-enclave
  7. 运行编译出的可执行文件验证Quote。
    ./app
    run-quote-verification
